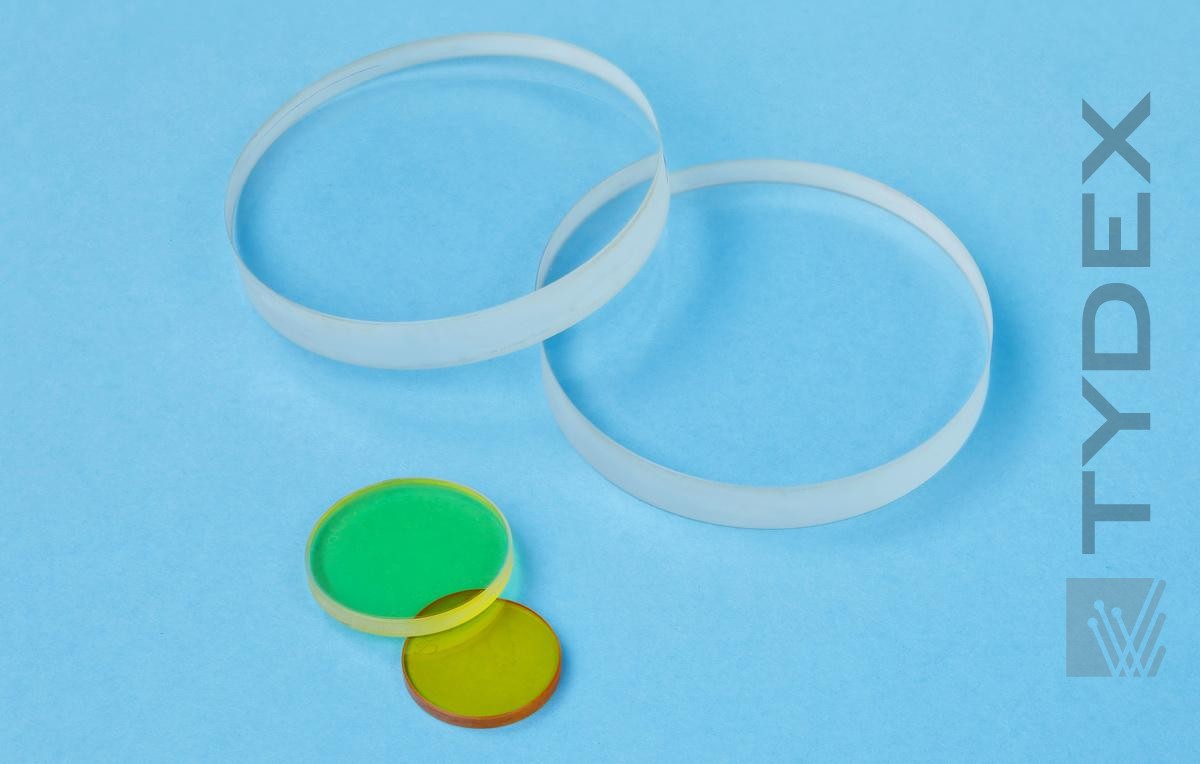

FTIR分束器
联系人：周静玉
电话：19881099725
邮箱：1747151153@qq.com
微信扫码
码上联系
规格参数
典型的分束器与材料的工作波长范围
| 可见-红外熔石英 | 0.4-1.1米(25,000至9,000厘米)-1) 或0.65-3.0厘米(15,000至3,300厘米)-1) |
| CaF 2 | 0.65-8.5米(15,000至1,200厘米)-1) |
| BaF 2 | 0.65-12米(15,000至850厘米)-1) |
| ZnSe | 2-14公分(5,000至750厘米)-1) |
| HRFZ-Si | 50-1000米(200-10厘米)-1) |
可实现的规格
| 直径，毫米 | 至100 |
| 表面平整度，λ在633 nm | 至1/10 |
| 楔形公差，弧秒 | 至1/10 |
| 厚度匹配，m | 至1 |
产品详情
应用及操作原理
迈克尔逊干涉仪在傅里叶变换红外光谱仪中采用分束器/补偿装置。
FTIR光谱仪一般基于迈克尔逊干涉仪，其中一个反射镜是可移动的。两个反射镜位于干涉仪的两臂上，相互垂直。分束器放置在直角的顶点，并相对于每一面镜子以45°的角度定向。通过分束器的光被分成两个部分(50%/50%，理想情况下)，这两个部分进一步传播到两个手臂，并反射出镜。从分束器(图上的上光束)反射一次的光束也必须通过倾斜补偿板来回通过，以补偿另一光束通过分束板三次而不是一次的事实。移动镜在一定距离上被扫描，产生到达检测器的两束光束的干涉图案。信号的傅里叶变换对源(被调查材料)的频谱进行编码。
图1迈克尔逊干涉仪
作为FTIR光谱仪的一部分。
产品特点
材料
通过选择合适的分束器和补偿器，可以覆盖从可见光到远红外的波长范围。
材料选择包括以下材料：熔融石英(可见/近红外)、CaF 2、BaF 2和ZnSe(近红外/中红外)。
高阻FZ-硅也可推荐用于远红外区的分束器。由于菲涅耳反射，它可以用于50%/50%的光束分裂，在很宽的波长范围内，无需任何涂层。
涂层
为了对齐目的，涂层的组合图案可应用于FTIR分束器/补偿器的表面。根据干涉仪的尺寸设计，将一种特殊形状的可见光可见光区的“窗口”与红外区域放在一起。典型的涂层模式如下所示。
| 部分 | 区域 | 涂层类型 | 反射/透射 |
| 分束器 | A | 部分反射 | R/T=50%/50%@633 nm |
| B | 部分反射 | R/T=(50/50+/-10)%@7-14m 或 R/T=(50/50+/-20)%@2.5-14m | |
| C | 艾尔 | R<0。5%@633 nm | |
| D | BBar | R阿维<4% @ 7-14 µm 或 R阿维<5% @ 2.5-14 µm | |
| 补偿器 | A | 艾尔 | R<0。5%@633 nm |
| B | BBar | R阿维<4% @ 7-14 µm 或 R阿维<5% @ 2.5-14 µm | |
| C | 艾尔 | R<0。5%@633 nm | |
| D | BBar | R阿维<4% @ 7-14 µm 或 R阿维<5% @ 2.5-14 µm |
图2和表3.ZnSe分束器/补偿器对的涂层图案(示例)。
图3.1.分束器传输图(t=(50+/10)%@8-14(M)

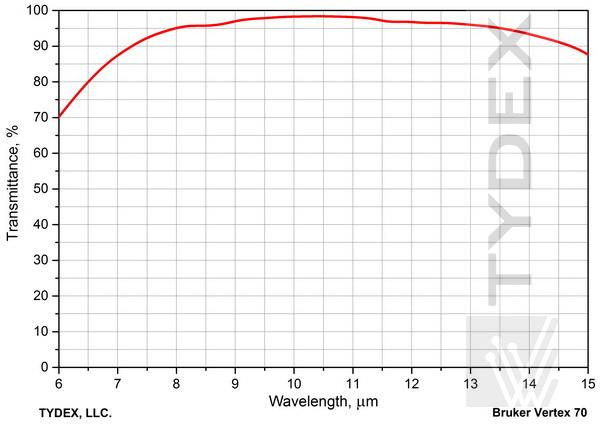

图3.2.补偿器的传输地块(AR@8-14米)。
其他涂层模式和涂层类型可根据要求提供。
Tydex公司长期为欧洲、美国和远东的客户提供用于FTIR光谱的分束/补偿对(无涂层和涂层成品)。
关于报价和交货请填写我们的请求书.
