LASKIT®-500_DPSS激光套件用于教育和研究
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| LASKIT®-500 运作模式 | ||||||
| Mode of Operation | 输出功率 (激光晶体Nd:YAG) | 输出功率(激光晶体Nd:YVO₄) | 脉冲持续时间/重复频率 | 详情 | ||
| CW @ 1064 nm | min. 300 mW typ. 500 mW | min. 300 mW typ. 500 mW | / | TEM₀₀平凹型腔 | ||
| Q-Switched @ 1064 nm | min. 80 mW typ. 100 mW | min. 80 mW typ. 100 mW | Nd:YAG : 10 - 50 ns, 5 - 50 kHz Nd:YVO₄ : 50 - 100 ns, 50 - 100 kHz | Cr4+:YAG晶体被动调Q | ||
| CW @ 532 nm | min. 10 mW typ. 15 mW | min. 20 mW typ. 40 mW | / | 腔内倍频 | ||
| Q-Switched @ 532 nm | min. 20 mW typ. 25 mW | min. 5 mW typ. 10 mW | Nd:YAG : 10 - 30 ns Nd:YVO₄ : 50 - 100 ns | 腔内倍频 & Cr4+:YAG晶体被动调Q | ||
| Q-Switched @ 532 nm | min. 20 mW typ. 30 mW | min. 3 mW typ. 5 mW | Nd:YAG : 10 - 40 ns Nd:YVO₄ : 50 - 100 ns | 参见下面的-E-SHG选项。外置倍频，可选配8mm长KTP晶体及对焦镜头 | ||
| LASKIT®-500•可选升级 (多个升级可以订购一个激光套件) | ||||||
| 升级 | 描述 | 平均功率 | 输出能量 | 脉冲持续时间 | 峰值功率 | 详情 |
| -EOD | 主动调Q @ 1064 nm (Nd3+:YAG) | typ. 20 mW @ 1 kHz typ. 100 mW @ 10 kHz | typ. 20 µJ @ 1 kHz typ. 10 µJ @ 10 kHz | typ. 25 ns @ 1 kHz typ. 50 ns @ 10 kHz | typ. 1 kW @ 1 kHz typ. 0.2 kW @ 10 kHz | 电光偏转器(EOD)作为主动Q开关。工作电压：最大1 kV，高压脉冲持续时间<1µs |
| -PC | 主动调Q @ 1064 nm (Nd3+:YAG) | typ. 35 mW @ 1 kHz typ. 100 mW @ 10 kHz | typ. 35 µJ @ 1 kHz typ. 10 µJ @ 10 kHz | typ. 35 ns @ 1 kHz typ. 50 ns @ 10 kHz | typ. 1 kW @ 1 kHz typ. 0.2 kW @ 10 kHz | 普克尔斯盒主动Q开关。 工作电压：最大1 kV，高压脉冲持续时间<1µs |
| -MC | 单片微芯片激光器 (Cr4+:Nd3+:YAG) | min. 120 mW typ. 140 mW | min. 5 µJ typ. 10 µJ | typ. 800 ps | typ. 10 kW | 外部倍频，效率最小40%，可选8mm KTP晶体和透镜 |
| -E-SHG | 外部倍频@ 532 nm | |||||
| -THG | 外部频率三倍@ 355 nm | |||||
| -FHG | 外部频率四倍@ 266纳米 | |||||
• 主动Q开关:探索普克尔斯盒Q开关的替代方案：-EOD选项采用电光偏导器作为Q开关。包括一个高速驱动器。低电压(<1 kV)短脉冲(<1µs)设计，确保操作安全。带有普克尔斯盒的经典主动Q开关也可用(-PC选项)。 • 单片Cr4+:Nd3+:YAG微芯片激光器：在1064 nm产生高峰值功率亚纳秒激光脉冲。微芯片激光器不需要对准，因为激光反射镜直接沉积在激光晶体表面。当激光组件的激光二极管泵浦时，激光芯片立即运行。最适合作为非线性光学、微加工、激光-物质相互作用等领域的研究工具。 | ||||||
| 相关产品 | ||||||
| • 激光功率计(LPM-12型)：该设备补充激光套件，以建立一个完整的激光实验室测量仪器。功率计采用宽频带(0.2 - 10µm)热电堆探测器单元，具有模拟输出和数字显示。 | ||||||
| 皮秒激光套件 | ||||||
皮秒激光套件(型号LASKIT®-pico)。这种二极管泵浦被动锁模激光器套件的售价仅为商用激光器的一小部分: • 波长:1064 nm • 输出功率:300mw • 脉冲持续时间:10ps • 重复频率:100mhz • 半导体饱和吸收技术 请参阅单独的数据表 | ||||||
产品详情
可以研究以下激光理论和实践的基本原理*:
• 激光谐振腔的稳定地区；
• 各种横向谐振腔模式(TEM₀₀和更高版本)；
• TEM₀₀模式下最优空腔配置；
• 最佳输出耦合；
• 激光阈值和微分效率；
• 被动调Q阈值现象，脉冲形式，最大输出功率和最大输出能量的优化，最短脉冲条件；
• CW操作的内部倍频；
• Q开关模式的外部倍频；
• 活性介质的荧光寿命；
• 激光动力学(弛豫振荡，Q开关)，对有源介质参数的依赖；不同介质(Nd:YAG和Nd:YVO₄)的比较。

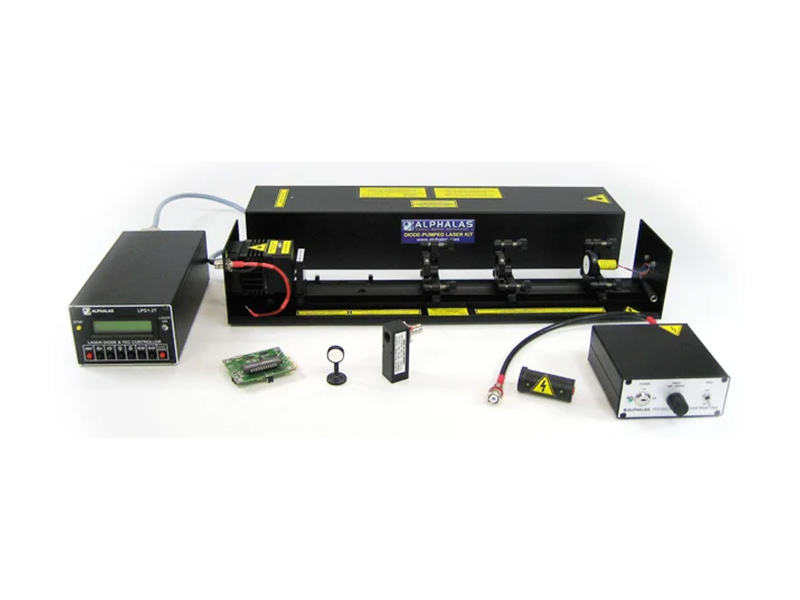

LASKIT®-500包括：
• 泵浦激光二极管与帕尔蒂尔冷却器和附加泵浦光学
• 激光二极管驱动器和热电控制器LDD1-1T(可选：LPS1-2T，微处理器控制)
• 激光晶体Nd:YAG(Nd:YVO₄可选)，带散热片
• 一套两个激光腔镜(平面/曲面)
• Cr4+:YAG被动Q开关，AR/AR涂层
• 带特殊涂层的KTP倍频器，在一个支架内
• 镜子和水晶底座(3个)
• 光具座
• 二极管激光模块(670mm)用于对准激光腔，带有支架
• 红外-可见转换器(型号IR- vis -15- b)， Ø 15 mm，用于红外激光对齐和模式分析(也适用于高功率激光器)
• 超快光探测器(型号UPD-300-SP)，上升时间< 300ps，光谱范围320 - 1100nm，外部供电，适用于观察调Q模式的弛豫振荡和脉冲持续时间
• CCD线阵(型号CCD- 2000m)， 2048像素，高灵敏度，驱动电子和电源，适用于激光光束分析，M²测量，自相关器等
激光晶体，被动Q开关和KTP加倍器安装在特殊的支架上，以便快速方便地交换，校准和处理。从一种工作模式切换到另一种工作模式(例如，从CW切换到Q开关，或从IR切换到倍频)可以在一分钟内完成。
产品特点
• CW @ 1064 nm
• Q开关@ 1064 nm
• 腔内倍频CW @ 532 nm
• 腔内倍频 Q开关@ 532 nm
• 外部倍频 Q开关 @ 1064 nm
产品应用
• 理论与实践教育
• 激光与光学研究与测试
• 激光-物质相互作用
• 启动DPSS激光开发
