HVS系列高压高速开关

HVS系列高电压，高速固态开关设计用于Pockels电池驱动器，纳秒脉冲发生器，激光二极管驱动器等应用。

联系人：销售咨询

电话：15001755588

邮箱：sales@feinixs.com

微信扫码
码上联系

规格参数

 高压高速驱动器:HVS ON系列•可选型号(1/3)
参数HVS-ON-300-V-NHVS-ON-1500-V-N-100kHVS-ON-2500-V-NHVS-ON-3000-F-N
高压输出-100 V to -250 V-500 V to -1.5 kV0 to -2.8 kV-2.4 kV to -2.9 kV
高压输入+250 V to +850 V+500 V to +1.5 kV0 to +3 kV+700 V to +1 kV
 开机上升时间， E 1)10 ns @ 80 pF2.2 ns @ 5 pF11 ns @ 6 pF0.8 ns @ 3 pF
开机上升时间， O 1)7 ns @ 80 pF1.8 ns @ 5 pF10 ns @ 6 pF0.7 ns @ 3 pF
衰减时间10 ns @ 80 pF350 ns @ 5 pF40 µs @ 6 pF7 µs @ 3 pF
脉冲宽度FixedFixedFixedFixed
脉冲宽度 FWHM15 ns @ 80 pF600 ns @ 5 pF16 µs @ 6 pF3 µs @ 3 pF
脉冲峰值1 ns @ 80 pF400 ns @ 5 pF2 µs @ 6 pF400 ns @ 3 pF
重复率，max10 kHz100 kHz10 kHz10 kHz
抖动 2)300 ps40 ps80 ps< 100 ps
延迟 2)130 ns40 ps30 ns20 ns
电流，max2 A5 A2 A20 A
高压输入电流，max1.5 mA10 mA1 mA8 mA
压功率，max1.3 W15 W3 W8 W
尺寸65 x 60 x 35 mm365 x 60 x 35 mm355 x 30 x 30 mm355 x 30 x 30 mm3
说明High capacity load. 3)Lower repetion rate on request.3)Lower repetion rate on request.
高压高速驱动器:HVS ON系列•可选型号(2/3)
参数HVS-ON-4000-V-N-100kHVS-ON-4000-V-NHVS-ON-4000-F-NHVS-ON-4000-V-P
高压输出-1.5 kV to -3.5 kV-1.8 kV to -4.3 kV-3.4 kV to -4.3 kV+1 kV to +4.5 kV
高压输入+200 V to +500 V+2 kV to +4.5 kV+3.8 kV to +4.7 kV+2 kV to +4.5 kV
开机上升时间， E 1)2.3 ns @ 1.5 pF 3.6 ns @ 10 pF3 ns @ 6 pF1.4 ns @ 6 pF5.5 ns @ 6 pF
开机上升时间， O 1)2.0 ns @ 1.5 pF 3.2 ns @ 10 pF2.2 ns @ 6 pF1.1 ns @ 6 pF4.4 ns @ 6 pF
衰减时间250 ns @ 1.5 pF20 µs @ 6 pF15 µs @ 6 pF100 ns @ 6 pF
脉冲宽度FixedFixedFixedFixed
脉冲宽度 FWHM200 ns @ 1.5 pF15 µs @ 6 pF3 µs @ 6 pF180 ns @ 6 pF
脉冲峰值50 ns @ 1.5 pF300 ns @ 6 pF1 µs @ 6 pF150 ns @ 6 pF
重复率，max100 kHz10 kHz5 kHz10 kHz
抖动 2)< 100 ps40 ps80 ps40 ps
延迟 2)30 ns15 ns20 ns15 ns
电流，max10 A10 A20 A10 A
高压输入电流，max61 mA1.1 mA1 mA1.5 mA
高压功率，max30.5 W5 W5 W6.8 W
尺寸100 x 50 x 25 mm355 x 30 x 30 mm380 x 30 x 30 mm355 x 30 x 30 mm3
 说明Lower repetion rate on request. 3)
3)
高压高速驱动器:HVS ON系列•可选型号(3/3)
参数HVS-ON-4500-F-NHVS-ON-5000-V-NHVS-ON-5000-F-PHVS-ON-9000-V-N-HC
高压输出-3 kV to -4.5 kV-1.4 kV to -4.8 kV+3.8 kV to +4.8 kV-4 kV @ 100 pF -9 kV @ 3 pF
高压输入+700 V to +1 kV+300 V to +1 kV+3.8 kV to +4.8 kV+200 V to +950 V
开机上升时间， E 1)1.2 ns @ 4 pF 1.6 ns @ 7 pF2.3 ns @ 3 pF1.9 ns @ 6 pF9 ns @ 100 pF
开机上升时间， O 1)0.8 ns @ 4 pF 1.1 ns @ 7 pF2 ns @ 3 pF1.5 ns @ 6 pF8 ns @ 100 pF
衰减时间14 µs @ 4 pF200 ns @ 3 pF15 µs @ 6 pF8 µs @ 100 pF
脉冲宽度FixedFixedFixedFixed
脉冲宽度 FWHM6 µs @ 4 pF300 ns @ 3 pF3 µs @ 6 pF2 µs @ 100 pF
脉冲峰值1 µs @ 4 pF50 ns @ 3 pF1 µs @ 6 pF100/200 ns @ 100/3 pF
重复率，max10 kHz1 kHz5 kHz100 Hz
抖动 2)< 100 ps< 100 ps80 ps40 ps
 延迟 2)20 ns30 ns20 ns15 ns
电流，max20 A10 A20 A70 A
高压输入电流，max10 mA2 mA1 mA5 mA
高压功率，max10 W2 W5 W5 W
尺寸100 x 30 x 30 mm3100 x 50 x 25 mm380 x 30 x 30 mm3110 x 80 x 45 mm3
说明Lower repetition rate on request.
3)

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出； 3) 辅助电压要求+ 12V。


高压高速驱动器:HVS OFF系列•可选型号
参数HVS-OFF-300-F-P-300kHVS-OFF-4000-V-P(N)HVS-OFF-4000-V-P
高压输出+300 V to +400 V0 to +4.5 kV or 0 to -4.5 kV+2 kV to +4.5 kV
 高压输入+350 V to +450 V0 to +4.5 kV or 0 to -4.5 kV+2 kV to +4.5 kV
开机上升时间， E 1)4 ns @ 30 pF6 ns @ 10 pF3 ns @ 5 pF and 4 ns @ 10 pF
开机上升时间， O 1)3 ns @ 30 pF5 ns @ 10 pF2 ns @ 5 pF and 3 ns @ 10 pF
衰减时间2 µs @ 30 pF5 µs @ 10 pF20 µs @ 10 pF
脉冲宽度FixedFixedFixed
脉冲宽度 FWHM1.5 µs @ 30 pF4 µs @ 10 pF10 µs @ 10 pF
脉冲峰值700 ns @ 30 pF2 µs @ 10 pF2 µs @ 10 pF
重复率，max300 kHz10 kHz10 kHz
抖动 2)< 100 ps80 ps40 ps
延迟 2)< 2 ns30 ns12 ns
电流，max3 A10 A10 A
高压输入电流，max9 mA1.1 mA1.1 mA
高压功率，max4.1 W5 W5 W
尺寸35 x 40 x 50 mm3130 x 30 x 30 mm355 x 30 x 30 mm3
说明Very high repetition rateOutput galvanically isolated; Auxiliary voltage +5 V is required.Fast turn-on rise time

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出。





产品详情

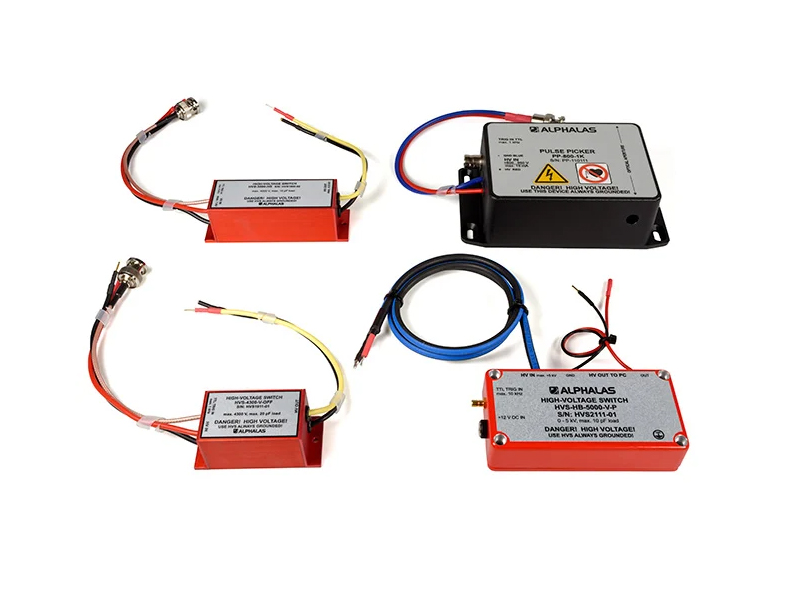

HVS系列高电压，高速固态开关设计用于Pockels电池驱动器，纳秒脉冲发生器，激光二极管驱动器等应用。


半导体技术的最新发展与我们尖端的专利设计相结合，使其能够实现卓越的性能。


HVS系列用于我们的Pockels电池驱动器和激光二极管驱动器。作为单独的组件，它们具有极具竞争力的价格。我们提供两种类型的开关:超高速型号HVS-XXX-F，电压变量为指定值的±15%，以及应用电压大范围变化的开关，型号HVS-XXX-V。


推拉和单脉冲（PULSE PICKERS）型号提供了大量开关类型的选择。




半桥(推拉)驱动器•可选型号
参数HVS-HB-1500-V-NHVS-HB-2000-V-PHVS-HB-5000-V-P
高压输出-1 kV to -1.5 kV1.2 kV to 2.0 kV0 to +5 kV
高压输入Integrated HV power supply1.2 kV to 2.0 kV0 to +5 kV
开机上升时间， E 1)11 ns @ 6 pF30 ns @ 4 pF4.6 ns @ 5 pF, 5 ns @ 10 pF
开机上升时间， O 1)10 ns @ 6 pF25 ns @ 4 pF2.7 ns @ 5 pF, 3 ns @ 10 pF
关机上升时间， E 1)25 ns @ 6 pF1.5 ns @ 4 pF4.5 ns @ 5 pF, 5 ns @ 10 pF
关机上升时间， O 1)24 ns @ 6 pF1.1 ns @ 4 pF2.7 ns @ 5 pF, 3.1 ns @ 10 pF
脉冲宽度VariableVariableVariable
脉冲宽度 FWHM100 ns - 1 µs50 ns - 3 µs60 ns - 1 s
重复率，max1 kHz10 kHz10 kHz
抖动 2)< 100 ps< 100 ps300 ps
延迟 2)40 ns10 ns45 ns
电流，max1 A10 A10 A
高压输入电流，maxIntegrated HV power supply2 mA1.7 mA
高压功率，maxIntegrated HV power supply4 W8.5 W
尺寸105 x 105 x 45 mm3100 x 50 x 25 mm3100 x 50 x 25 mm3
说明Supply +1 kV to +1,5 kV; Auxiliary voltage +12 V is required.Auxiliary voltage +12 V is required.Auxiliary voltage +12 V is required.

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出。

普克尔斯盒差分驱动器•可选型号
参数HVS-DIF-10000-V-PHVS-DIF-4000-V-P
高压输出0 to +10 kV+2.5 kV to +4.3 kV
高压输入0 to +10 kV+2.5 kV to +4.3 kV
开机上升时间， E 1)5.4 ns @ 7 pF6 ns @ 10 pF
开机上升时间， O 1)4.5 ns @ 7 pF5 ns @ 10 pF
关机上升时间， E 1)10.5 ns @ 7 pF8 ns @ 10 pF
关机上升时间， O 1)9.5 ns @ 7 pF7 ns @ 10 pF
脉冲宽度VariableVariable
脉冲宽度 FWHM8 ns - 1 µs15 ns - 1 µs
重复率，max1 kHz1 kHz
抖动 2)< 100 ps< 100 ps
延迟 2)60 ns40 ns
电流，max30 A10 A
高压输入电流，max2 mA1 mA
高压功率，max20 W4.5 W
尺寸110 x 80 x 45 mm3120 x 65 x 40 mm3
说明Auxiliary voltage +400 V is required.Auxiliary voltage +5 V is required.

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出。

双晶体PC机普克尔斯盒驱动器•可选型号
参数HVS-2ON-3000-F-N-UFHVS-2ON-3000-V-N
高压输出-2.8 kV to -3.2 kV-1.8 kV to -4.3 kV
高压输入+2.8 kV to +3.2 kV+2 kV to +4.5 kV
开机上升时间， E 1)5 ns @ 3 pF5 ns @ 3 pF
 开机上升时间，O 1)3.6 ns @ 3 pF3.6 ns @ 3 pF
关机上升时间， E 1)1.0 ns @ 3 pF3 ns @ 3 pF
关机上升时间， O 1)0.8 ns @ 3 pF2.2 ns @ 3 pF
脉冲宽度VariableVariable
脉冲宽度 FWHM10 ns - 200 µs10 ns - 200 µs
重复率，max1 kHz10 kHz
抖动 2)< 500 ps< 500 ps
延迟 2)20 ns20 ns
电流，max10 A10 A
高压输入电流，max1.5 mA2.2 mA
高压功率，max4.8 W10 W
尺寸55 x 60 x 30 mm355 x 60 x 30 mm3

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出。

高压纳秒脉冲拾取器•可选型号
参数HVS-PP-7000-V-PHVS-PP-6500-V-NHVS-PP-9000-V-N
高压输出+1.4 kV to +7.0 kV-2.5 kV to -6.5 kV-2.5 kV to -9.5 kV
高压输入+100 V to +500 V+200 V to +950 V+200 V to +950 V
开机上升时间， E 1)8 ns @ 7 pF6 ns @ 7 pF8 ns @ 3.5 pF
开机上升时间， O 1)3 ns @ 7 pF5 ns @ 7 pF7 ns @ 3.5 pF
关机上升时间， E 1)4 ns @ 7 pF20 ns @ 7 pF and -2.5 kV 6 ns @ 7 pF and -6.5 kV25 ns @ 3.5 pF and -2.5 kV 8 ns @ 3.5 pF and -9.5 kV
关机上升时间， O 1)3 ns @ 7 pF5 ns @ 7 pF and -6.5 kV7 ns @ 3.5 pF and -9.5 kV

脉冲宽度 FWHM，E 1)

(固定)

8 ns @ 7 pF22 ns @ 7 pF and -2.5 kV 12 ns @ 7 pF and -6.5 kV25 ns @ 3.5 pF and -2.5 kV 12 ns @ 3.5 pF and -9.5 kV
 脉冲宽度 FWHM，O 1)7 ns @ 7 pF8 ns @ 7 pF and -6.5 kV8 ns @ 3.5 pF and -9.5 kV
脉冲峰值4 ns @ 7 pF1 ns @ 7 pF1 ns @ 3.5 pF
重复率，max10 kHz1 kHz1 kHz
抖动 2)< 400 ps40 ps40 ps
延迟 2)200 ns30 ns30 ns
电流，max10 A10 A10 A
高压输入电流，max40 mA12 mA14 mA
高压功率，max20 W12 W14 W
尺寸98 x 64 x 36 mm3110 x 80 x 45 mm3110 x 80 x 45 mm3
说明Pulse form close to rectangular; Auxiliary voltage +15 V is required.At lower voltages, the turn-off rise time and pulse width are longer. The jitter and the delay are higher. For strongly reduced EMI, an optical triggering unit is optionally available.

※注:

1) “E”代表“Electrical”，“O”代表“Optical”；

2) 触发输入到脉冲输出。


高压纳秒脉冲发生器•可选型号
参数HVS-PG-1000-V-NHVS-PG-1500-V-NHVS-PG-200-F-NHVS-PG-8000-F-DIF
高压输出0 to -1 kV-500 V to -1.5 kV-210 V+4 kV and -4 kV
高压输入0 to +1 kV+1 kV to +3 kVIntegrated HV power supply+500 V
开机上升时间200 ns @ 50 Ohm4.7 ns @ 50 Ohm2 ns @ 50 Ohm60 ns @ 6 pF
关机上升时间200 ns @ 50 Ohm5 ns @ 50 Ohm6 ns @ 50 Ohm40 ns @ 6 pF
脉冲宽度VariableVariable with coax. cableFixedFixed
脉冲宽度 FWHM500 ns - 1 ms @ 50 Ohm100 ns - 300 ns @ 50 Ohm4.6 ns @ 50 Ohm100 ns @ 6 pF
脉冲峰值100 ns - 600 ns @ 50 Ohm100 ns - 300 ns @ 50 Ohm1 ns @ 50 Ohm5 ns @ 6 pF
重复率，max20 Hz100 Hz1 kHz10 kHz
抖动 1)< 100 ps40 ps40 ps< 200 ps
延迟 1)40 ns20 ns10 ns70 ns
电流，max20 A40 A5 A5 A
高压输入电流，max1 mA1 mA1)4 mA
高压功率，max1 W3 W1)2 W
尺寸25 x 25 x 70 mm3100 x 65 x 37 mm396 x 65 x 40 mm3100 x 50 x 25 mm3
说明Auxiliary voltage +12 V is required.Auxiliary voltage +12 V is required.Auxiliary voltage +12 V is required.Auxiliary voltage +12 V is required.

※注:

1) 触发输入到脉冲输出。





产品特点

• 亚纳秒上升时间*

• 超过10kV纳秒脉冲*

• 高达300 kHz重复频率*

• 固定或可变脉宽

• 金属外壳，大幅度降低电磁干扰

• 优秀的电力效率*

• 非常短的触发延迟，低至10 ns*

• 非常低的抖动至100 ps*

• 内部开发和制造

• 定制解决方案

注:*针对特定型号


产品应用

• 普克尔斯盒驱动器

• 纳秒脉冲发生器

• 激光二极管驱动器

• 脉冲拾取器

• 飞行时间(TOF)测量
