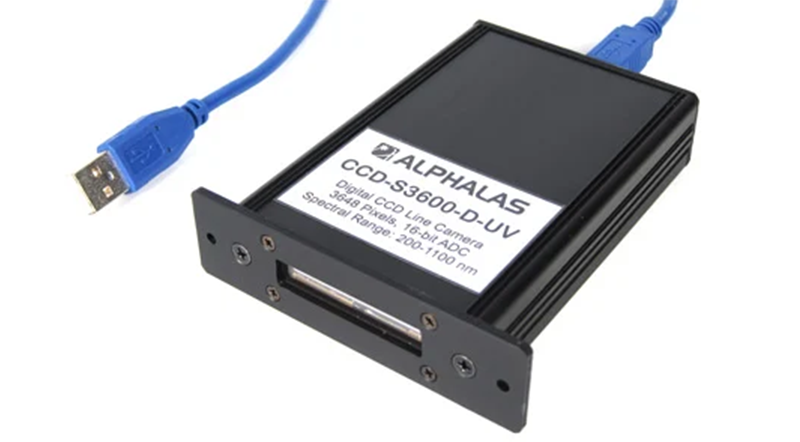

CCD- S3600 - D (-UV)高级数字CCD线相机包含高速USB，软件和LabVIEW驱动程序
高灵敏度线阵CCD传感器阵列包含3648个有源像素，覆盖广泛的光谱范围。传感器由复杂的全 FPGA 驱动硬件控制。其他组件包括16位ADC, 32 MB DDR2 RAM和高速USB，确保高精度，大数据存储和高速运行。并且具有没有丢失帧的高帧率，对参数的精确控制(例如集成时间)，触发输入和输出，多种操作模式和独特的数据流模式等优势。
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| CCD-S3600-D(-UV) • Detailed Specifications for the CCD Line Camera | ||
| 参数 | 规格 | 注释 |
| 传感器类型 | 高灵敏度CCD线阵 | 大量的高灵敏度像素，高光学分辨率和宽光谱范围。 |
| 主动传感器像素 | 3648 pixels | |
| 传感器总像素 | 3694 pixels | 包括光学黑色(光屏蔽)像素和虚拟像素。 |
| 传感器像素大小(W x H) | 8 µm x 200 µm | 该传感器具有垂直延长像素的高灵敏度。 |
| 传感器有效长度 | 3648 x 8 µm = 29.184 mm | |

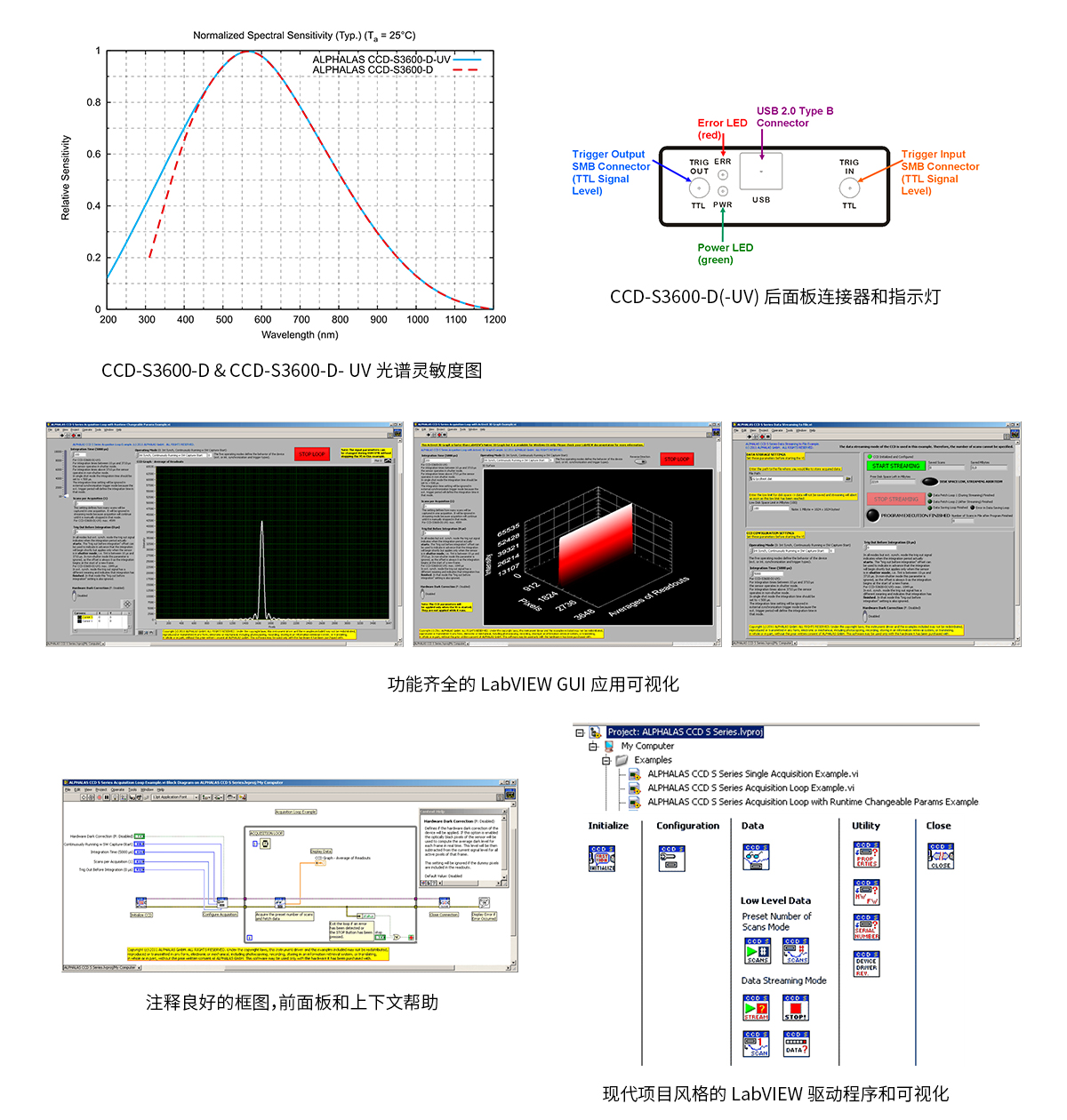

| 光谱范围 (typ.) | • 200 nm - 1100 nm with UV option • 320 nm - 1100 nm without UV option | UV选项必须明确排序。 |
| 动态范围 (typ.) | 1000 : 1 | |
| 未平均的信噪比 (typ.) | 300 : 1 | 可以通过信号平均大大提高。 |
| 灵敏度 ( V/(lx*s) ) (typ.) | 160 | 高灵敏度CCD传感器。 |
| 集成时间 (Tint) | 可在精确的1µs (0.001 ms)步骤中编程 | 集成时间在非常宽的范围内和非常精确的步骤中是可控的。同样宽的范围也可用于外部同步触发。 |
| 帧率 | 最大269.5 Hz(帧/秒)恒定帧速率，对应的最小帧持续时间为3710µs (3.71 ms) | 帧率取决于设置的集成时间。在流模式下，可以在无限的时间内(仅受存储设备的限制)实现恒定的帧速率而不丢失任何帧。 |
| 传感器读数时间 | 3710 µs (3.71 ms) | 这个时间由CCD传感器指定 |
| 传感器模式 | • 快门模式，Tint < 3710 µs • 非快门模式， Tint ≥ 3710 µs | CCD相机自动使用正确的传感器模式。 |
| 触发输入 | Yes | 外部设备可触发CCD。 |
| 触发输出 | Yes | CCD可以触发外部设备。 |
| 模数转换器(ADC) | 16-bit ADC | 业界领先的ADC，高速、高精度、低噪音、低功耗。 |
| Bits / Pixel | 16 bits / pixel | |
| 饱和度 / Pixel | 65536 | |
| 像素输出速度 | 1 MHz (1µs / pixel) | |
| 从传感器的内部RAM中读出数据速率 | 2 MBytes / s | |
| 机载内存 | 32 Mytes (256 Mbits)高速DDR2 RAM @ 266 MHz | 超大高端DDR2 RAM的工作频率为266MHz，用于机载数据存储和数据流模式下的缓冲。 |
| 数据采集模式 | • 机载数据存储模式(PC空闲时可以获取数据) • 数据流模式(PC立即获取数据，帧数不受板载RAM限制) | 独特的数据流模式允许用户以最高帧率将无限数量的数据流传到PC上，而不会漏帧。唯一约束是数据存储设备(例如PC硬盘)。 |
| 机载数据存储 | 前4599帧可以被捕获，获取其中任何一个。 | 在PC获取图像之前，CCD可以存储多达4599帧图像(最高帧速率约为17s)。要获取无限数量的捕获帧，请参阅数据流模式。 |
| 数据流 | 在这种模式下，无限数量的帧可以流传到PC。较大的RAM用作FIFO帧缓冲区。 | 这种模式允许实时捕获无限数量的帧，并直接将它们流式传输到PC的硬盘上。在这种模式下，机载RAM被用作一个大的缓冲区。 |
| 连续帧捕获在最高帧率没有任何缺失帧 | • 数据流模式下无限帧数和捕获时间 • 4599帧机载存储模式 | 具有32MB RAM的独特流媒体技术可以在最高帧率下缓冲高达17s。这使得PC能够及时获取数据。 |
| 触发类型 | 内部&外部触发 | 参见主要工作模式。 |
| 主要工作模式 | 五种主要操作模式: 1. 内部同步，持续运行，随软件捕获启动 2. 内部同步，持续运行，硬件捕获启动 3. 内部同步，持续运行，硬件捕获启用 4. 带有外部硬件触发器的单发(传感器保持清洁和就绪)，可用于高达500µs的着色 5. 外部同步，持续运行，软件捕获启动 | 每种操作模式都可用于机载数据存储模式以及数据流模式 |
| 外部触发输入 | Yes，镀金SMB连接器。用于不同的操作模式，如捕获启动、捕获启用、单发触发或同步触发。 | TTL，max.+5 V(上升边缘)。注:为了能捕捉短信号，输入信号被拉伸约 50 ns。最小触发脉冲宽度约为 8 ns。 |
| 外部触发输出 | Yes，镀金SMB连接器。用于外部设备的同步。在大多数操作模式下，该信号表示帧的集成何时实际开始。在外部同步模式下，此信号表示帧的集成何时结束。 | TTL， +5 V(上升边缘)。这个信号高到500ns。这意味着当在上升或下降边缘触发时，外部器件可以以0.5µs的分辨率触发。 |
| 集成开始前触发输出的用户自定义偏移量 | Yes，当传感器处于快门模式时，集成时间很短。运行时可编程，范围从0µs ~ 1849µs。 | |
| CCD主控制器硬件 | 精确的并行硬件控制由业界领先的Xilinx FPGA提供。 | |
| 完全可编程性 | Yes，所有参数在运行时都可以通过软件命令编程。 | |
| 机载信号调节 | Yes | |
| 硬件中的机载暗校正 | Yes，具有温度适应性 | 用户可以在任何时候激活 |
| PC接口 | 高速 USB 2.0 (480 Mb/s) | 设备端，USB Type B型连接器。 |
| 内置USB 2.0硬件 | 业界领先的FTDI双通道高速USB 2.0控制器与FIFO缓冲器。 | |
| USB总线供电 | Yes，不需要外部电源 | 非常适合移动和笔记本电脑应用。 |
| 结构特性 | 结构紧凑，无活动部件。 | 非常适合移动和笔记本电脑应用。 |
| 即插即用 | Yes，即插即用 | 非常适合移动和笔记本电脑应用。 |
| OEM | Yes，非常适合OEM应用程序。 | 结构紧凑。使用标准的FTDI驱动程序和库。多操作系统支持。用客户的软件可进行无限的后期处理。 |
| 包含USB驱动程序和库 | Yes，免费！来自Windows (.dll)， Linux (.so)和Mac OS X (.dylib)多种编程语言的用于高级USB接口的原始FTDI驱动程序和库。 | 所有主要操作系统的FTDI D2XX驱动程序都在不断更新。WHQL认证。应用软件可以通过文档完备的简单高级库函数调用来访问USB设备，不需要了解USB操作的底层逻辑。 |
| 包含LabVIEW驱动程序，GUI应用程序和示例 | Yes，免费！适用于LabVIEW 8.6及以上版本。支持LabVIEW Windows, Linux和Mac OS。符合NI LabVIEW驱动指南。 | 驱动程序，GUI应用程序和示例的数据采集，数据流，高斯拟合，FWHM, 3D图形可视化等。备受好评的方框图&前面板和上下文帮助。 |
| c++示例 | Yes，免费！Visual C++项目和GCC C++文件。源代码可以在Windows、Linux和Mac OS X下编译。 | 控制台应用程序演示了对CCD设备的跨平台访问。还支持Visual C++的Express版。Well_x0002_annotated源代码。 |
| 附加软件包可做后处理 | 不限，使用您最喜欢的软件包，如LabVIEW, MATLAB, Origin, Mathcad等。 | 捕获的数据可以进一步使用浮点精度进行处理(平均、分仓、累加、参考减法)，可以去除噪声，可以对数据进行复查、打印、导出等。这些功能可由软件包功能来定义。 |
| CCD编程与控制的编程语言 | LabVIEW、Visual c++、GCC c++、c++ Builder、c#、Delphi、Visual Basic、Java、LabWindows/CVI、Perl、Python等 | ALPHALAS不直接支持多种语言。有关更多信息，请参阅FTDI网站(www.ftdichip.com)上的编程示例。 |

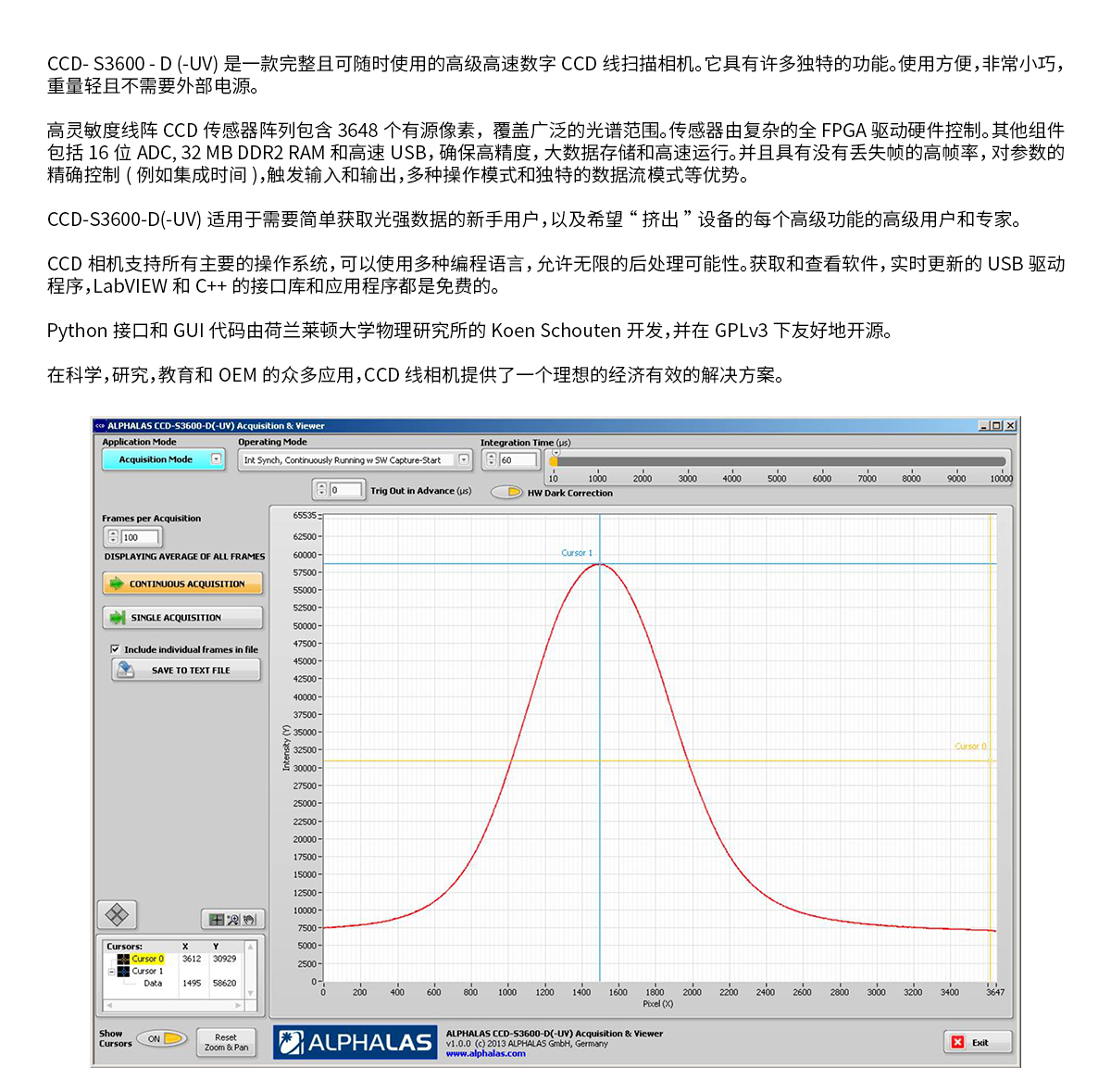

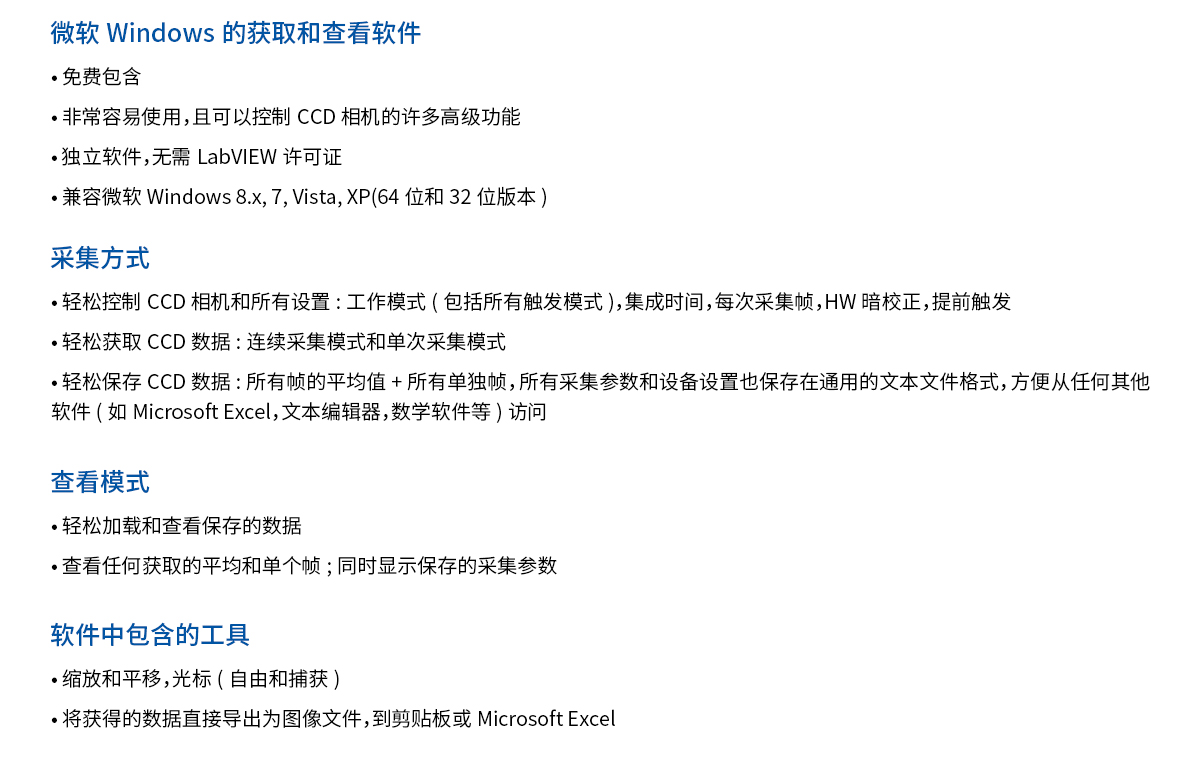

| 包含采集和查看软件 | Yes，免费！支持Microsoft Windows。独立的，不需要LabVIEW许可证。 | 轻松控制CCD相机和所有设置，获取和保存CCD数据。轻松加载和查看保存的数据，包括平均和个别帧。工具包括缩放、平移、游标和数据导出。 |
| FTDI设备驱动支持的操作系统 | Microsoft Windows 8. x, 7, Vista, XP, Server Linux (如Ubuntu, openSUSE, Debian等, Apple Mac OS X, Microsoft Windows CE 4.2-5.2 & CE 6.0. 支持32位和64位操作系统。 | Windows硬件质量实验室(WHQL)认证。通过Windows Update在插件上全自动安装驱动程序。 有关与FTDI驱动程序兼容的新操作系统的最新列表，请参阅FTDI网站(www.ftdichip.com)。 |
| 多摄像头支持 | Yes，同一台主机上支持多个CCD线摄像机。 | 这允许用户连接多个CCD线相机，并同时从所有设备获取数据。给出了一个LabVIEW示例。 |
| 视觉指示器 | 电源LED 错误LED | 错误LED将在数据流模式下发出内部缓冲区溢出信号 |
| 主机PC硬件要求 | 笔记本电脑或平板电脑(如英特尔核心CPU)， 2GB或更多的RAM, USB 2.0 | 如果要使用数据流，则需要足够的硬盘空间。该软件在较慢的硬件上运行也不会出现问题。 |
| 开机时间 (Typ.) | < 1 s | |
| 工作温度 | 0°C ~ 40 °C | |
| 储存温度 | -20°C ~ 60 °C | |
| 相对湿度 | 0% to 80%, non-condensing 0% ~ 80%，无冷凝 | |

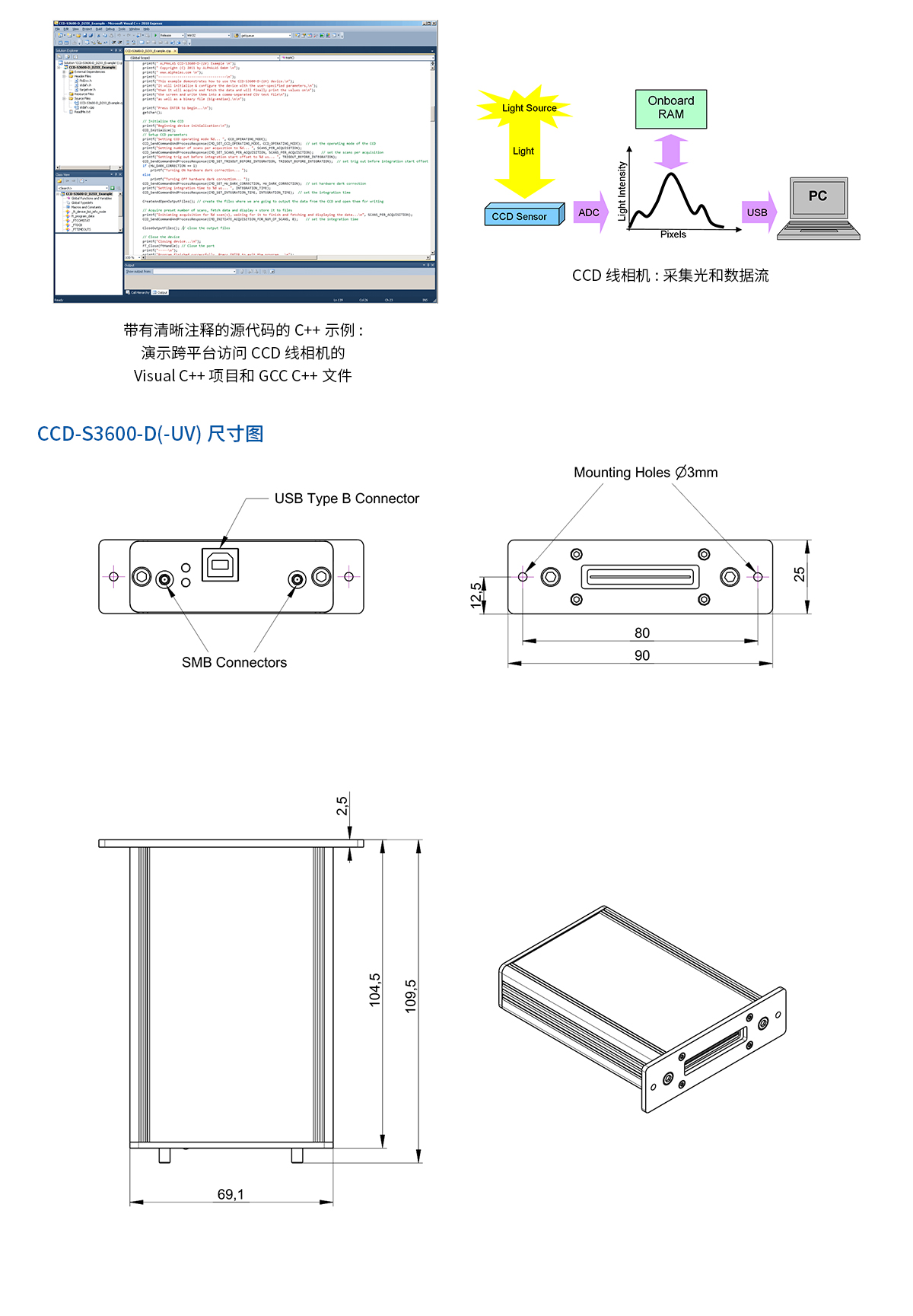

| 尺寸 (W x H x D) | ~ 90 × 25 × 105mm 见机械图 | 非常紧凑的尺寸 |
| 重量 | ~ 165 g | 非常轻 |
※注： 除非另有说明，所有规格均在25℃下使用。 所有规格如有更改，恕不另行通知。打字或打印错误概不负责。 所有商标均为其各自所有者的财产。 | ||
产品详情
产品特点
• 高灵敏度线阵CCD传感器阵列，3648个有源像素(每个8 x 200 m)，高光学分辨率和宽动态范围
• 宽光谱范围:320 - 1100nm, 200 - 1100与UV选项
• 精确的16位高速ADC
• 即插即用，全软件控制
• 集成时间可以在精确到1µs步骤中从10µs ~ 1 min设置
• 高帧率高达269.5 fps
• 机载数据存储模式和独特的直接数据流模式：以最高帧率捕获无限数量的后续帧，不缺帧(唯一的限制是您的存储设备)
• 大型32 MB高速DDR2 RAM，用于4599帧的机载数据存储和数据缓冲
• 高速USB 2.0 (480mbit /s)
• 最先进的FPGA硬件控制&高速电子产品
• 触发输入和输出同步从外部设备和到外部设备
• 多种操作模式和多种触发模式
• 硬件暗校正
• USB供电，不需要外部电源，结构设计紧凑
• 采集和查看软件；免费和现成的LabVIEW驱动程序和应用程序，C++示例
• 支持多种程序解析语言和开发平台，提供无限的后处理可能性
• 多操作系统支持:Windows, Linux, Mac OS X等(32 & 64位)
产品应用
• 科学，研究，教育以及OEM应用的理想选择
• 非常适合移动/笔记本/笔记本电脑以及台式机使用
• 物理、化学、生物、生物医学、医学(但不适用于人类)
• 激光、光学、光子学、分光镜
• 测量:光，荧光，M²，光束轮廓，单发自相关器
• 成像(1-D或2-D通过平行移动)，数据采集，视觉，监控，过程控制，工业OEM应用
