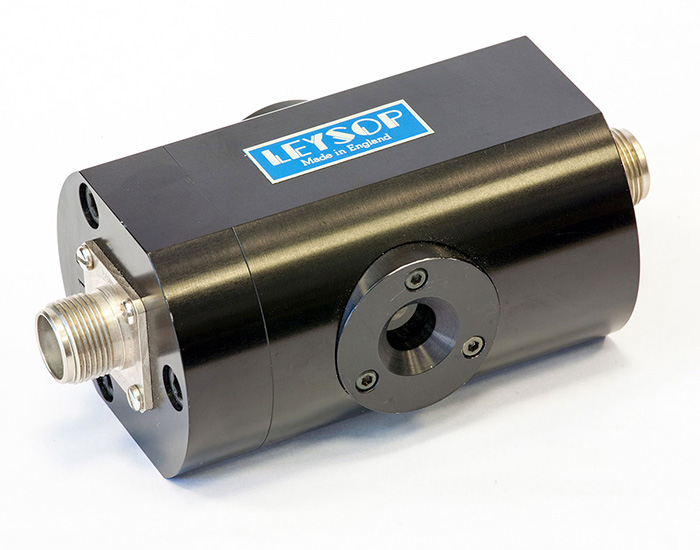

超快 KD*P 普克尔斯盒
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| Specification | 基本性能 | |
| UPC 068 | UPC 068/2 | |
| 光学材料 | >95%氘化KD*P | >95%氘化KD*P |
| 晶体数 | 1 | 2 |
| 动态半波电压 @ 1064nm | ~7,200V | ~3,600V |
| 最大施加电压 | 8kV | 8kV |
| 电气上升时间 | <200ps | <250ps |
| 光学上升时间(4mm Æ光束) | <250ps | <300ps |
| 特性阻抗 | 50W | 50W |
| 消光比 | >1000:1 | >750:1 |
| 具有氟碳折射率匹配流体的最大光学透射率 | ~96% | ~95% |
| 干结构和无涂层晶体最大光透射率 | ~91% | ~84% |
| 干结构和单层AR涂层晶体最大光透射率 | ~96% | ~94% |
| 最大峰值输入功率密度(10ns输入脉冲长度) | 600MW/cm2 | 600MW/cm2 |
| 电连接器 | HN母头 | HN母头 |
| 连接器数量 | 2 | 2 |
产品详情
具有ps转换时间的KD*P 普克尔斯盒用于脉冲切片和脉冲拾取
对于大多数正常应用，如Q开关和激光束调制，纵向普克尔斯盒EM500和EM500M的标准范围是足够的。通过合适的电驱动波形，这些器件可以很容易地在500ps及以内的范围内获得上升时间。事实上，在大多数系统中，电脉冲发生器进入的标准负载电容的上升时间为3至5ns。
然而，对于某些应用，需要尽可能短的上升时间，这就是我们的UPC设计的优势所在。对于脉冲拾取(即从高重复率脉冲序列中选择一个或多个相邻脉冲，特别是从锁模激光器中)，上升时间要求通常基于产生几ns持续时间的时间闸门，因此~ns的上升和下降时间就足够了。然而，随着锁模源经常提供大于100MHz重复频率的脉冲序列，更短的时间窗越来越普遍。
对于脉冲切片应用，要求更加严格。不仅通常需要非常短(sub ns)的脉冲，而且产生的光脉冲的时间形状必须非常干净，没有波形的过冲或振铃。这需要一个在宽频率范围内与电驱动器源阻抗良好匹配的普克尔斯盒。由于传输线技术需要在整个电力系统中使用，因此普克尔斯盒的电容就不那么重要了。
产品特点
· 纵向电场KD*P设计
· 干式或液体填充
· 高功率处理
· 高消光比>1000:1
· 低光损耗
· 光学上升时间<250ps
· 低波前失真
产品应用

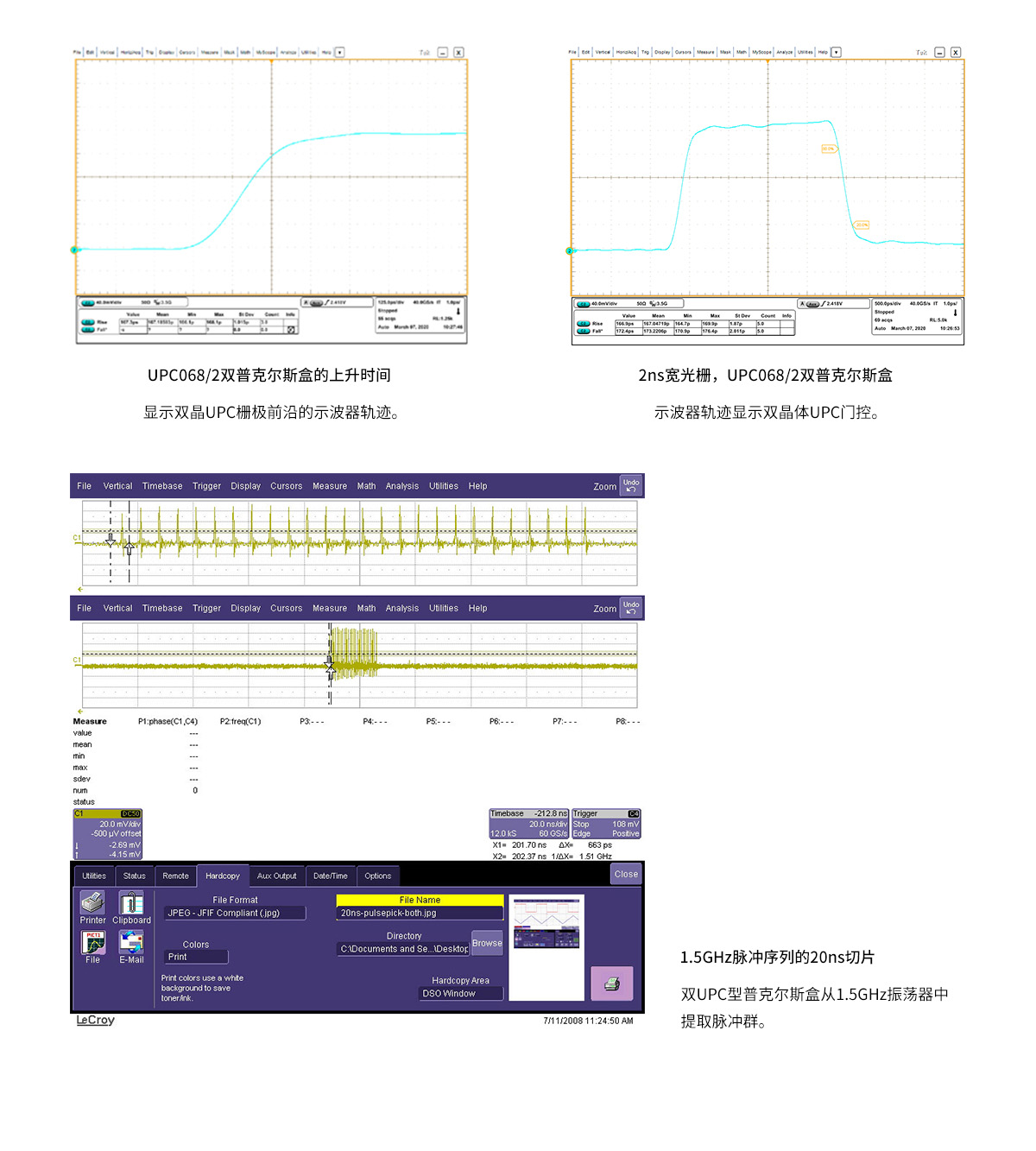

脉冲切片可能是UPC型普克尔斯盒最明显的应用领域。在许多情况下，需要从低噪声和窄光谱产生的激光脉冲开始。由于q开关振荡器的配置方式，这样的脉冲通常是许多ns的持续时间。当放置在交叉偏振片之间时，UPC可以很容易地将光脉冲长度减小到几百ps，同时保持脉冲的峰值功率。当随后放大时，产生的脉冲持续时间将很难用任何其他方法产生，如q开关或空腔倾倒，但比锁模激光器产生的时间长得多。
UPC的另一个强大应用是从超高频锁模源中提取脉冲；以及在注入多通放大器之前，从预放大的激光脉冲序列中去除预脉冲和ASE伪影，以实现TW和PW级的极端放大。
