PCD-3000 100kHz Q 开关驱动器用于RTP / BBO 普克尔斯盒
用于RTP和小的BBO 普克尔斯盒Q开关的脉冲驱动器
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| 重复频率 | 0 ~ 100kHz在五十个步骤由内部或外部发电机 | ||||
| 输出电压 | +200 ~ +3,000V可调可视显示 | ||||
| 输出脉冲 | 标准系统产生一个大于零的正的阶跃函数。发生器也可以提供从设定的高温电平降至零的负走向步进，用于四分之一波切换 | ||||
| 外部触发 | +3.0 to 10.0V min. 10ns f.w.h.m. into 50Ω | ||||
| 同步输出 | TTL 触发后约30ns | ||||
| 过载保护 | (1) 重复频率在100kHz以上 (2) 高压电流大于25mA (3) 输出级故障过载 保护发生时自动移除高温电源，可通过复位开关重新启动。 | ||||
| 电源输入 | 通用90 ~ 265V交流47 ~ 440Hz通过熔融IEC入口 | ||||
| 尺寸 | 150(高) x 250(宽) x 330(长) (mm) 重量: 6kg | ||||

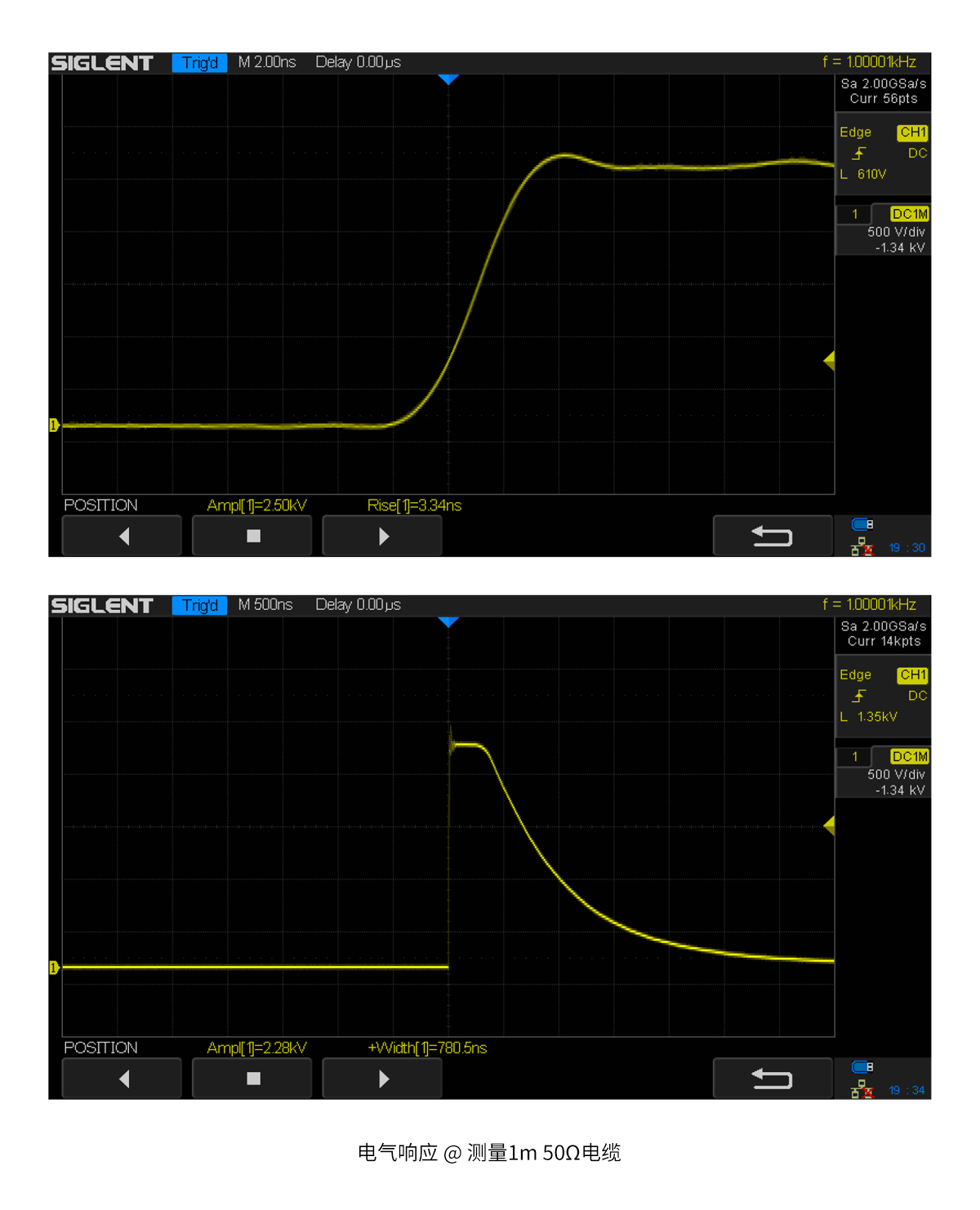

| 开路50Ω线路末端的阶跃电压 | |||||
| 50W同轴电缆长度 | 上升时间 | 平稳 | 下降时间 | 最大频率 @2kV | 最大电压 @100kHz |
| 125mm | 5ns | 175ns | 400ns | 80kHz | 1,700V |
| 250mm | 5ns | 160ns | 500ns | 66kHz | 1,500V |
| 500mm | <7ns | 150ns | 700ns | 50kHz | 1,300V |
| 1,000mm | <8ns | 120ns | 1,000ns | 40kHz | 800V |
产品详情
用于RTP和小的BBO 普克尔斯盒Q开关的脉冲驱动器。
处理电光器件最困难的方面之一是在高压下工作的问题。大多数电光器件都给驱动器带来了容性负载，这进一步加剧了寻找合适驱动器的问题。然而，横向场RTP 普克尔斯盒相对较低的电压要求使我们能够在驱动器的可接受功耗下以高重复率切换高电压。
我们在开发驱动器时考虑了连续泵浦源的应用(而不是例如闪光灯泵浦源)。因此，我们没有采用任何设备来改变输入触发脉冲和Q开关输出脉冲的延迟。但我们在内部限流的基础上提供了完善的保护设施，以确保内部高温电源的需求不超过其能力。对于那些不需要与外部事件同步且允许自由运行的应用程序，还有一个内部速率生成器。

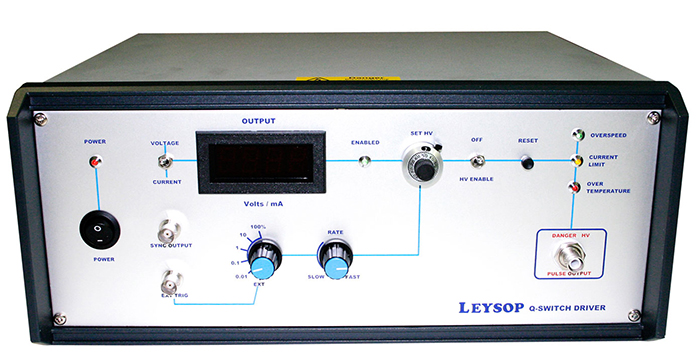

当然，安全也是至关重要的，高压输出由安全的高电压(SHV)形式的BNC连接器提供，并提供匹配的引线连接到普克尔斯盒端子。高压电压可以从前面板精确设置，以使该装置能够在用户的工作波长下设置为最佳性能，并允许三个可用孔径选项的不同电压要求。
产品特点
· 快速上升时间:<5ns @3kV, ~3ns @2kV
· 重复频率高达100kHz
· 脉冲长度~200ns，适合Q开关
· 输出短路保护
· 内部速率发生器
产品应用
PCD-3000 100kHz Q开关驱动器主要应用于 RTP 普克尔斯盒，也可以用于两个晶体制作的小孔径BBO Q开关，并且对于四分之一波应用，电压要求足够低，可以运行到~50kHz。
