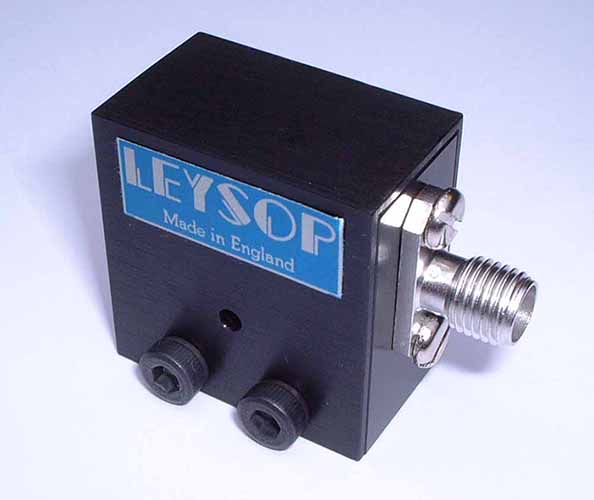

电光偏转器
用于超快速、小角度的偏转
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| 偏转器规格 | |||
| 孔径 (mm) | 1 | 2 | 3 |
| 偏转器长度 (mm) | 11 | 20 | 25 |
| 1kV驱动器偏转角度 (mrad) | 5 | 3 | 1.5 |
| 光损耗 ar/ar @1.06μm | < 1% | < 1% | < 1% |
| 尺寸 (mm) | 25 x 25 x 11 | 25 x 25 x 20 | 25 x 25 x 25 |
| 连接器 | SMA | SMA | SMA |
| 电容 (pF) | 50 | 50 | 50 |
| 固态50kHz驱动器规格 | |||
| 输入功率 | +9V or +12V @ 0.7A D.C. | ||
| 输出 | +900V 脉冲 | ||
| 脉冲长度 | ~500ns 固定 | ||
| 上升时间到50pF电容 | <5ns | ||
| 触发输入 | 2 ~ 5V 10ns上升时间进入50Ω | ||
| 重复频率 | 0 - 50kHz | ||
| 尺寸 (mm) | 60 x 60 x 110 | ||
| 连接器：输出&触发输入 | SMA | ||
| 脉冲器和偏转器之间的电缆长度 | 最大 500mm | ||
产品详情
用于超快速、小角度的偏转
电光偏转器是理想的Q开关。不需要偏振镜，光学损耗可以保持在1%以下。在几纳秒内偏转的能力可以产生短Q开关脉冲，并获得高重复率。利用孔径为1mm的偏转器可以实现>100kHz的微芯片激光器的Q开关，同时产生1.5 ns的脉冲长度。Leysop可以为偏转器提供一个小型化的1kV驱动器，工作在0 - 50 kHz之间。Q开关不需要充液，不需要精确对准。
当然，除了Q开关之外，偏转器还有许多潜在的应用，并且根据波长、光功率和孔径要求，有许多可用的选择。
