M500高压视频放大器
线性放大器，用于500V和>5MHz的工作
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| 参数 | M500 |
| 输出电压摆幅 | >500V (差分) |
| 全幅频率响应(正弦波) | ~5MHz |
| 小信号频率响应(20%全幅) | ~10MHz |
| 上升和下降时间 | <70ns |
| 输入电压 | -2.5V ~ + 2.5V |
| 输入阻抗 | 50 ohm 50Ω |
| 产品外形 | 63HP 宽 x 3U 高 机架 |
| 尺寸 (mm) | 160(高)× 360(宽)× 310(长) |
| 电源电压 | 90 - 264V 交流 50/60Hz |
产品详情
线性放大器，用于500V和>5MHz的应用
M500放大器具有>6MHz的带宽和小于70ns的上升/下降时间，且具有>500V的峰对峰差分输出电压摆幅的优势，足以轻松地驱动EM400A/K系列调制器，甚至接近材料的近红外极限。
与M250设计一样，该放大器不包括内部振荡器，因此必须连接外部可变输出低电平信号源。该设计保留了M250的直流偏置控制，因此非常适合驱动我们的低压串联调制器(如EM400A/K)的大孔径版本，以及更短波长的EM600A/K横向场调制器，这些调制器需要直流偏置来设置线性调制的最佳工作点。
产品特点
· >500V峰值到峰值差分输出电压
· 适用于大孔径横向场KD*P和ADP低压调制器和较小的RTP普克尔斯盒
· 全功率-3dB带宽>5MHz

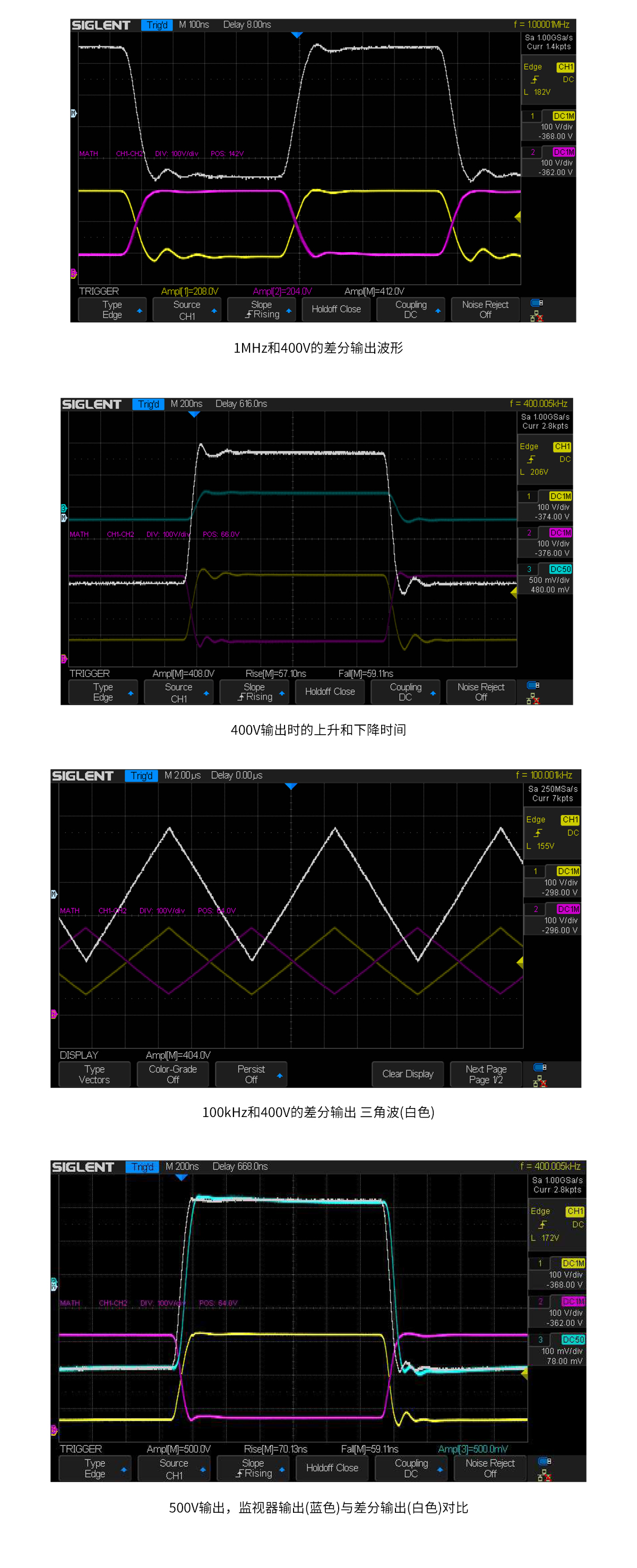

· 上升/下降时间，<70ns @500V 差分 、<60ns @400V 差分
