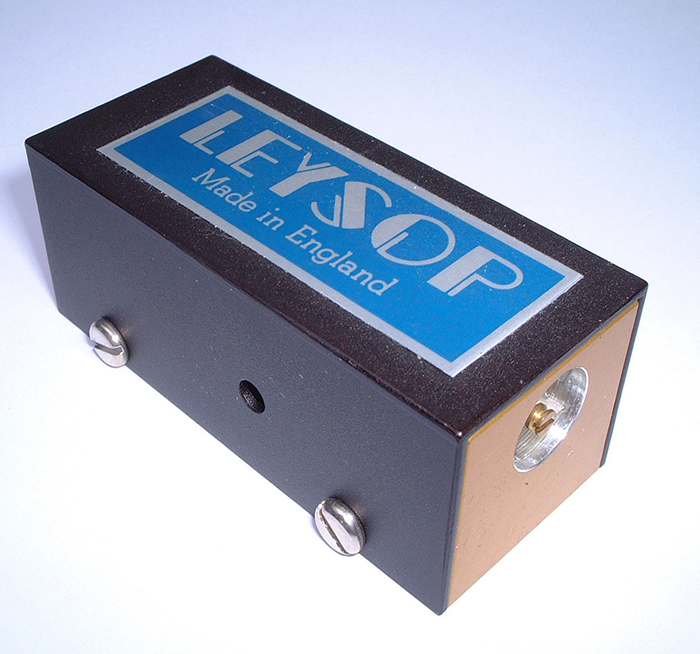

谐振光学相位调制器
用于单频应用的高效调制器
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| 光波长范围 | 600 - 1300 nm (Lithium Tantalate) |
| 晶体结构 | Brewster cut or ar/ar normal incidence rod |
| 孔径 | 2mm |
| 射频驱动功率 | 2W 最大π弧度 |
| 光学头调谐范围 | ± 15% 中心频率 |
| 调谐电路的电压增益 | > 10 |
| 磁头输入阻抗 | ≅ 50 Ω |
| 注:这些是工作在70MHz的相位调制器的标准规格。 | |
产品详情
用于单频应用的高效调制器

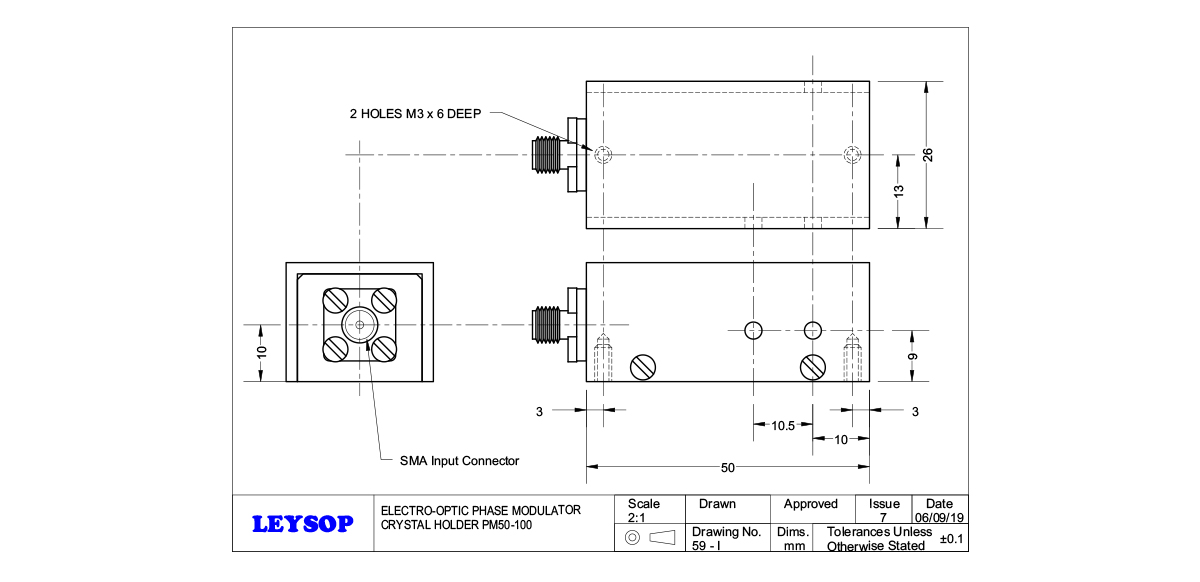

谐振相位调制器:PM4-100 (4 MHz至100 MHz版本可用)
通过使电光晶体成为调谐电路的一部分，可以使用相对较低的驱动电压来实现高达π弧度的相位调制。在50 MHz至100 MHz的范围，能够在晶体上施加的电压增强通常是50Ω输入驱动器的10倍左右。对于频率较低的版本，通常可以将其提高到输入电压的20倍。
对于调谐电路布置，要实现一阶侧差(约1.8拉德相移)的最大调制，电源所需的驱动功率通常小于1瓦或2瓦。
这些相位调制器目前只能在没有驱动源的情况下提供，但它们可以由大多数50Ω源阻抗放大器驱动。
