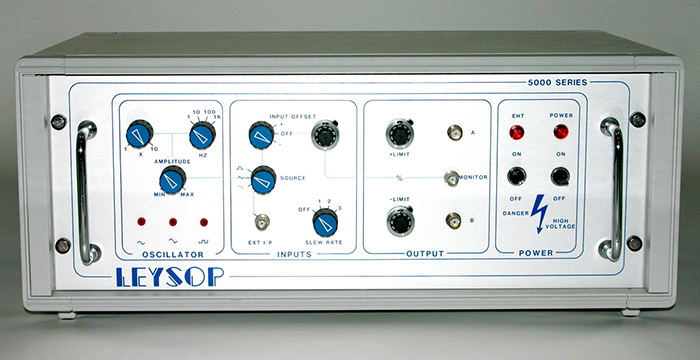

M5000高压线性放大器
该5000V串联线性放大器设计用于驱动大孔径电光调制器。它由两个0.4 ~ 3.0 kV的线性放大器组成，它们一起产生一个差分输出，可以连接到调制器的任何一侧。产生的光学相位变化相当于单端放大5000V输出。
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
| 输出电压范围 | 400 - 3000V (每边) |
| 全幅频率响应 | 14 KHz |
| 小信号频率响应(10%全幅) | 100KHz |
| 上升和下降时间 | ~4µs |
| 信噪比 | 50dB |
| 输入电压 | -2.5V ~ + 2.5V |
| 输入阻抗 | 1000 Ω |
| 尺寸 (mm) | 220 (高), 530 (宽), 340 (长) |
| 电源电压 | 110/200/240 交流 50-60Hz |
产品详情
该5000V串联线性放大器设计用于驱动大孔径电光调制器。它由两个0.4 ~ 3.0 kV的线性放大器组成，它们一起产生一个差分输出，可以连接到调制器的任何一侧。产生的光学相位变化相当于单端放大5000V输出。
放大器的带宽为14KHz，上升和下降时间约为4µs。
它包含一个1 ~ 10KHz的内部振荡器，给出正弦、三角形和方波形式。对于方波调制应用，可以精确地控制方波输出的正、负偏移。这种差分驱动技术通过保持其两端的平均电压为零来增加调制器的寿命。
产品特点
· 2500V峰对峰差输出电压相当于5000V单端放大器
· 适用于大多数KD*P调制器
· 全功率-3dB带宽~14kHz，小信号带宽100kHz。
· 内部信号发生器
产品应用
M5000适用于在拉曼光谱中，产生超精确和稳定的左旋和右旋圆偏振。
