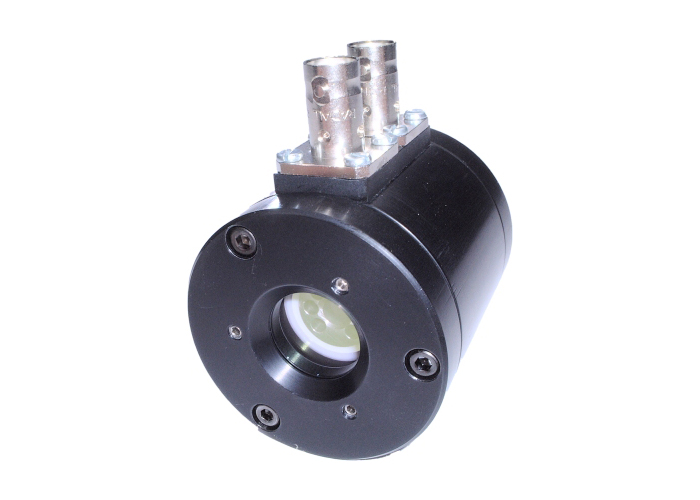

三电极 KD*P 普克尔斯盒
这种有用类型的普克尔斯盒是专门设计用于脉冲切片和脉冲拾取应用。只使用一个KD*P晶体，它本质上是两个普克尔斯盒，背靠背，在一个封装中(但没有连接)!外环电极通常以纵向模式排列在普克尔斯盒的两端，并连接到外部驱动器。中心电极保持系统接地电位。因此，两个普克尔斯盒独立工作，一个打开，另一个就关机。
联系人：销售咨询
电话：15001755588
邮箱：sales@feinixs.com
微信扫码
码上联系
规格参数
产品详情
用于再生放大器和雪崩驱动器的脉冲切片。
这种有用类型的普克尔斯盒是专门设计用于脉冲切片和脉冲拾取应用。只使用一个KD*P晶体，它本质上是两个普克尔斯盒，背靠背，在一个封装中(但没有连接)!外环电极通常以纵向模式排列在普克尔斯盒的两端，并连接到外部驱动器。中心电极保持系统接地电位。因此，两个普克尔斯盒独立工作，一个打开，另一个就关机。
使用任何传统的单脉冲发生器都很难获得具有快速超前和下降边缘的长脉冲。更好的技术是集中精力获得一个快速的前沿，并让普克尔斯盒的几何形状来照顾下降的边缘。然后，两个高压步进发生器分别驱动两半波普克尔斯盒，一个提供快速前沿，另一个提供快速下降沿，通过调整电压步进的相对定时，可以获得脉冲长度选择的极大灵活性。
对于几个ns或更长的上升时间，FET脉冲提供了足够的性能。然而，当上升时间低于几ns时，理想的驱动源就变成了雪崩脉冲发生器。这在驱动传统的4端普克尔斯盒有困难，因为驱动步进脉冲的辐射突破导致第二个脉冲的错误触发。这就是3电极装置的中心电极发挥作用的地方。它在普克尔斯盒的两个部分之间提供电屏蔽，从而隔离开两个驱动器。三电极 KD*P 普克尔斯盒需要一个长晶体，因为它的长度大约是普通器件的两倍。为了限制整体长度，通常使用较小的孔径和5mm晶体。
